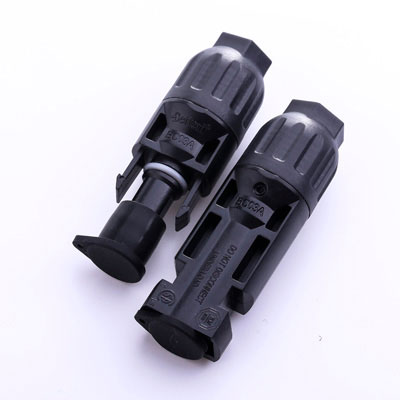

Фотоэлектрический разъем BC03A (кабельные соединители «мама» и «папа»)
Фотоэлектрические разъемы постоянного тока подключены к проводам прямого тока и гнезду для прямой подачи постоянного тока в электросеть. Соединители можно быстро и легко подключить без применения дополнительных инструментов, обеспечивая долговременные безопасные и надежные контакты проводника. Данные разъемы также легко соединяются с другими разъемами, такими как разъемы MC4. Применение высококачественного пластика также обеспечивает надежные эксплуатационные характеристики и долгий срок службы. Каждый коннектор прошел сертификацию ТЮФ (TUV) и CSA, обладает отличным качеством и надежными эксплуатационными характеристиками.
- Номинальное напряжение: 1000В
- Номинальный ток: 30A
- Переходное сопротивление контактов: ≤0.5mΩ
- Механическая стойкость: ≥250 раз
- Степень защиты от воды: IP67(1M,1H)
- Класс горючести: UL94-V0
- Параметры применяемого электрокабеля: 2.5/4.0/6.0мм2
- Наружный диаметр кабеля: 5-6.8мм
Тип: | пара: мама и папа |
Тип сборки корпуса разъема | прямой обжимной |
Общие
Номинальный ток: | 30A |
Номинальное напряжение: | 1000В DC(ТЮФ), 600/1000В DC(CSA) |
Переходное сопротивление контактов: | ≤0.5mΩ |
Сопротивление изоляции | ≧400MΩ |
Номинальное импульсное выдерживаемое напряжение | 6000 В |
Категория перенапряжения | Ⅲ |
Степень загрязнения | 2 |
Степень защиты от воды: | IP67(сопряженные) |
Класс горючести | UL94-V0 |
Класс защиты МЭК | Ⅱ |
Номинальная температура | -40℃~+85℃ |
Данные о соединении
Кол-во контактов | 01 |
Параметры применяемого электрокабеля | 2.5/4.0/6.0мм² или 14/12/10AWG |
Наружный диаметр кабеля: | 5~6.8мм |
Материал
Материал корпуса | Поликарбонат |
Материал контакта: | Красная медь (штамповка) / сплав CuZn (резка) |
Покрытие контакта | покрытый оловом/покрытый серебром |
Герметизирующая прокладка | Силикон (кремний) |
Стандарты
EN 6285: 2014 | МЭК- требования по безопасности и контролю |
UL6703 ( Независимый испытательный и сертификационный центр) | Канада и США - требования по безопасности и контролю |
Соответствие требованиям RoHS | Да |

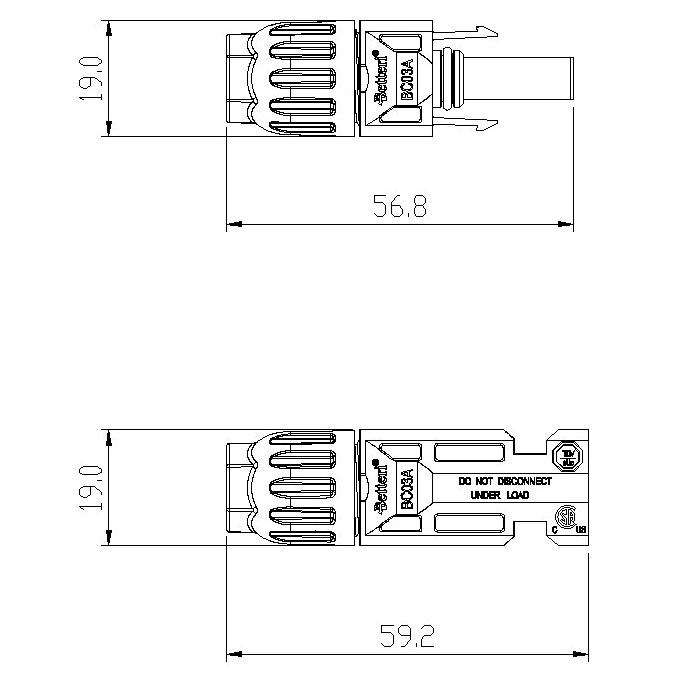

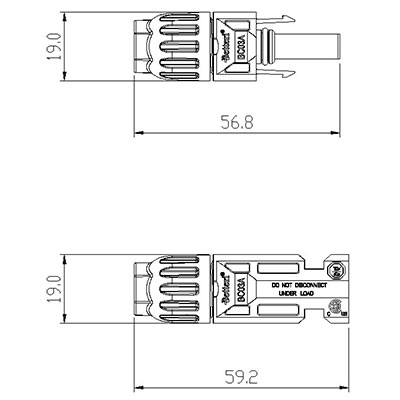

Размеры
Длина | 56.8мм(папа), 59.2мм (мама) |
Ширина | 19.0мм |
Высота | 19.0 мм |
Вес | 7.60 гр (папа), 9.53гр (мама) |
Компания «Betteri» является производителем, специализирующимся на поставке фотоэлектрических разъемов (коннекторов) и компонентов, необходимых для применения в солнечной ЭС заказчиков. Мы гордимся тем, что являемся надежным поставщиком электронных компонентов в области солнечной энергетики. Широкий спектр услуг компании включает в себя предоставление заказчику различных решений по продуктам для осуществления внутреннего соединения фотоэлектрической системы.
-
