Разъёмы переменного тока (AC)

Высококачественные электрические разъёмы повышают общую производительность солнечной энергетической системы. Betteri предлагает цилиндрические разъёмы переменного тока (AC), которые подключаются к силовым кабелям или портам переменного тока с помощью винтового или обжимного соединения. Быстрая и простая установка обеспечивает долгосрочную безопасность и производительность с помощью специально разработанной системы соединения. Максимальный электрический ток составляет 50 А, с диапазоном поперечного сечения проводника от 2,5 мм² до 16 мм².

2. Цилиндрические разъёмы BC01 (3 контакта)
  1. Диапазон мощности: 1000 Вт - 5000 Вт, однофазный
  2. Номинальное напряжение: 250 В / 350 В AC (CSA) 250 В AC (ТЮФ(TUV))
  3. Номинальный ток: 25 А (4 мм2), максимальный ток: 30 А (4 мм2)
  4. Сердечники электродов: 2 + PE
  5. Степень защиты от воды: IP68 (1,5 м, 24 ч)
  6. Параметры применяемого электрокабеля: 2,5 / 4,0 мм2
  7. Наружный диаметр кабеля:10-13 мм
2. Цилиндрические разъёмы BC02 (5 контактов)
  1. Диапазон мощности: 20 кВт - 30 кВт, трёхфазный
  2. Номинальное напряжение: 690 В (ТЮФ(TUV))
  3. Номинальный ток: 50 А (10 мм2)
  4. Сердечники электродов: 4P + PE
  5. Переходное сопротивление контактов: ≤5МΩ
  6. Степень защиты от воды: IP67 (1 м, 30 мин)
  7. Параметры применяемого электрокабеля: 4-16мм2
  8. Наружный диаметр кабеля:: 15-24 мм
  9. Рабочая температура: -40℃~+85℃
2. Трехконтактные цилиндрические разъёмы BC05 (для микроинвертера)
  1. Сердечники электродов: трёхжильный
  2. Номинальное напряжение и ток в основной линии: 300В 30A
  3. Номинальное напряжение и ток в ответвлении: 300В 8A
  4. Степень защиты от воды: IP68 (1.5 м, 24 ч.)
  5. Класс горючести: UL94-V0
  6. Сопротивление изоляции: >5MΩ
  7. Напряжение изоляции: 1500 В AC (10 мА, 1 мин)

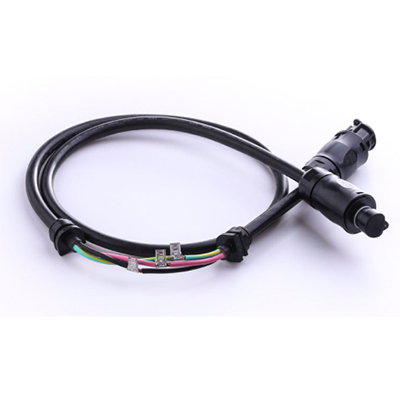

2. Цилиндрический разъем с кабелем (для солнечных батарей)
  Цилиндрический разъем с кабелем для солнечных батарей, сертифицированный EN или TUV, широко используется для соединения солнечных панелей и микро-инверторов или цепных инверторов. Доступны кабели разнообразной длины, цвета и др.

Компания «Betteri» является производителем, специализирующимся на поставке фотоэлектрических разъемов (коннекторов) и компонентов, необходимых для применения в солнечной ЭС заказчиков. Мы гордимся тем, что являемся надежным поставщиком электронных компонентов в области солнечной энергетики. Широкий спектр услуг компании включает в себя предоставление заказчику различных решений по продуктам для осуществления внутреннего соединения фотоэлектрической системы.
