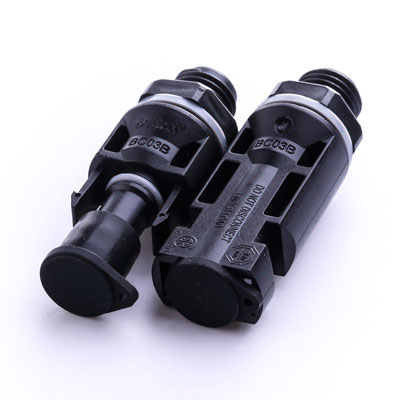

Фотоэлектрический разъем BC03B (кабельные соединители «мама» и «папа»)
Фотоэлектрические разъемы постоянного тока подключены к проводам прямого тока и гнезду для прямой подачи постоянного тока в электросеть. Соединители можно быстро и легко подключить без применения дополнительных инструментов. Данные разъемы также легко соединяются с другими разъемами, такими как разъемы MC4. Применение высококачественного пластика также обеспечивает надежные эксплуатационные характеристики и долгий срок службы. Каждый коннектор прошел сертификацию ТЮФ (TUV) и CSA, обладает отличными качеством и надежными эксплуатационными характеристиками.
- Номинальное напряжение:1000В
- Номинальный ток:30A
- Переходное сопротивление контактов: ≤0.5mΩ
- Механическая стойкость: ≥250 раз
- Степень защиты от воды: IP67(1M，1H)
- Класс горючести: UL94-V0
- Параметры применяемого электрокабеля: 2.5/4.0/6.0мм2
- Наружный диаметр кабеля:: 5-6.8мм
| Тип: | пара: мама и папа |
| Тип сборки корпуса разъема | прямой обжимной |
| Метрическая резьба | M12 |
| Размер вырезов в панели | Φ12.3+0.2/0 |
Общие
| Номинальный ток: | 30A |
| Номинальное напряжение | 1000 В DC(ТЮФ), 600/1000 В DC(CSA) |
| Переходное сопротивление контактов: | ≤0.5mΩ |
| Сопротивление изоляции | ≧400MΩ |
| Номинальное импульсное выдерживаемое напряжение | 6000В |
| Категория перенапряжения | Ⅲ |
| Степень загрязнения | 2 |
| Степень защиты от воды: | IP67(сопряженные) |
| Класс горючести | UL94-V0 |
| Класс защиты МЭК | Ⅱ |
| Номинальная температура | -40℃~+85℃ |
Данные о соединении
| Кол-во контактов | 01 контакт |
| Параметры применяемого электрокабеля | 2.5/4.0/6.0мм²или 14/12/10AWG |
| Наружный диаметр кабеля: | 5~6.8мм |
Материал
| Материал корпуса | Поликарбонат |
| Материал контакта: | Красная медь (штамповка) / сплав CuZn (резка) |
| Покрытие контакта | покрытый оловом/покрытый серебром |
| Герметизирующая прокладка | Силикон (кремний) |
Стандарты
| EN 6285: 2014 | МЭК- требования по безопасности и контролю |
| UL6703 ( Независимый испытательный и сертификационный центр) | Канада и США - требования по безопасности и контролю |
| Соответствие требованиям RoHS | Да |

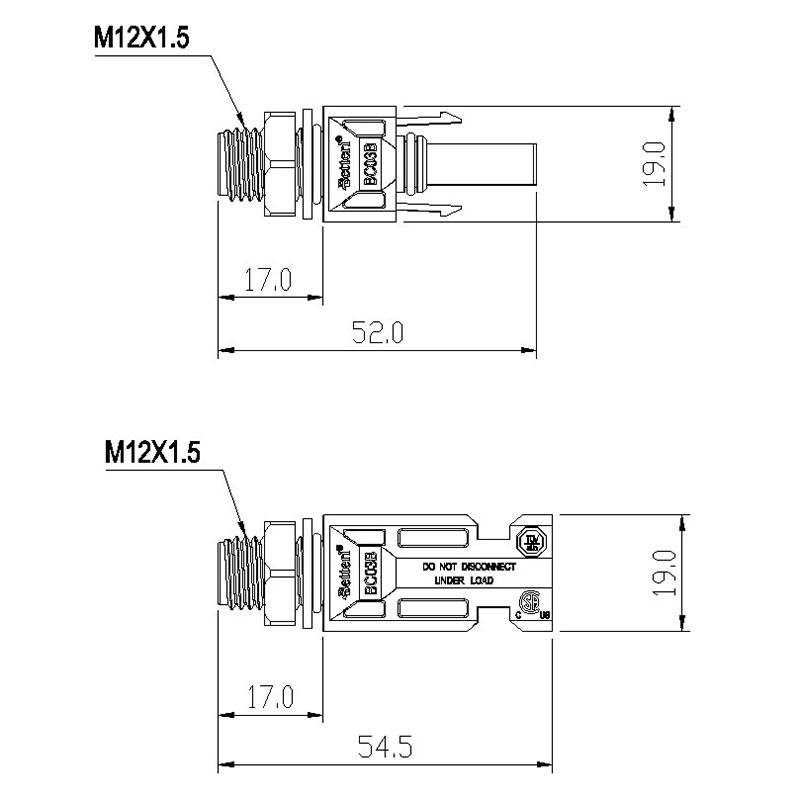

Размеры
| Длина | 50мм |
| Ширина | 19.0мм |
| Высота | 19.0мм |
| Вес | 5.05гр |
| Тип: | Мама |
| Тип сборки корпуса разъема | прямой обжимной |
| Метрическая резьба | M12 |
| Размер вырезов в панели | Φ12.3+0.2/0 |
Общие
| Номинальный ток: | 30A |
| Номинальное напряжение: | 1000В DC(ТЮФ), 600/1000В DC(CSA) |
| Переходное сопротивление контактов: | ≤0.5mΩ |
| Сопротивление изоляции | ≧400MΩ |
| Номинальное импульсное выдерживаемое напряжение | 6000В |
| Категория перенапряжения | Ⅲ |
| Степень загрязнения | 2 |
| Степень защиты от воды: | IP67(сопряженные) |
| Класс горючести: | UL94-V0 |
| Класс защиты МЭК | Ⅱ |
| Номинальная температура | -40℃~+85℃ |
Данные о соединении
| Кол-во контактов | 01 контакт |
| Параметры применяемого электрокабеля | 2.5/4.0/6.0мм² илт14/12/10AWG |
| Наружный диаметр кабеля: | 5~6.8мм |
Материал
| Материал корпуса | Поликарбонат |
| Материал контакта: | Красная медь (штамповка) / сплав CuZn (резка) |
| Покрытие контакта | покрытый оловом/покрытый серебром |
| Герметизирующая прокладка | Силикон (кремний) |
Стандарты
| EN 6285: 2014 | МЭК- требования по безопасности и контролю |
| UL6703 (Независимый испытательный и сертификационный центр) | Канада и США - требования по безопасности и контролю |
| Соответствие требованиям RoHS | ДА |
Размеры
| Длина | 56.8мм |
| Ширина | 19.0мм |
| Высота | 19.0мм |
Компания «Betteri» является производителем, специализирующимся на поставке фотоэлектрических разъемов (коннекторов) и компонентов, необходимых для применения в солнечной ЭС заказчиков. Мы гордимся тем, что являемся надежным поставщиком электронных компонентов в области солнечной энергетики. Широкий спектр услуг компании включает в себя предоставление заказчику различных решений по продуктам для осуществления внутреннего соединения фотоэлектрической системы.
-
