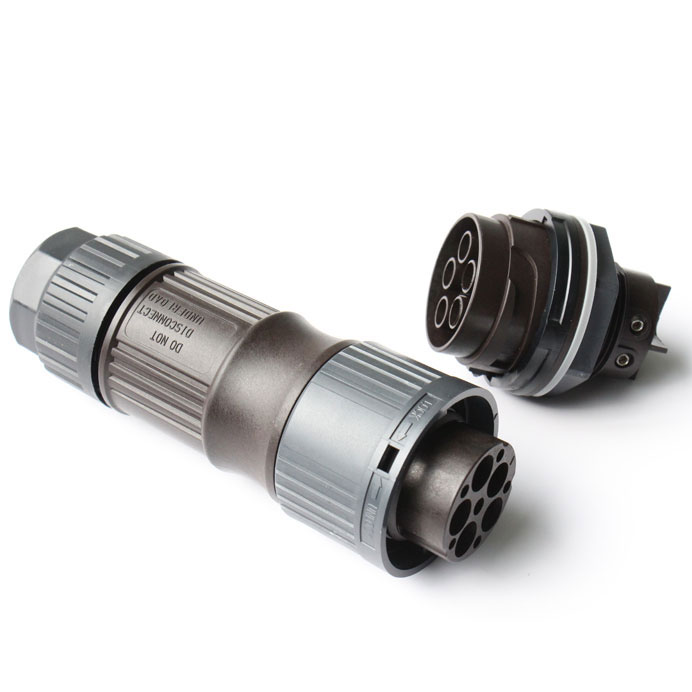

Цилиндрические разъёмы BC02 (5 контактов)
Этот трёхфазный разъем переменного тока обладает большой пропускной способностью и превосходной устойчивостью к ультрафиолетовому излучению и высоким температурам, что делает его идеальным для использования при подключении инверторов, последовательно соединённых солнечных панелей средней мощности. Корпус выполнен из высококачественного, импортного материала PA66. Благодаря системе защёлкивающихся замков, гарантированы стабильность и надёжность разъемов.
- Диапазон мощности: 20 кВт - 30 кВт, трёхфазный
- Номинальное напряжение: 690 В (ТЮФ(TUV))
- Номинальный ток: 50 А (10 мм2)
- Сердечники электродов: 4P + PE
- Переходное сопротивление контактов: ≤5МΩ
- Степень защиты от воды: IP67 (1 м, 30 мин)
- Параметры применяемого электрокабеля: 4-16мм2
- Наружный диаметр кабеля:: 15-24 мм
- Рабочая температура: -40℃~+85℃
- Артикул (ТЮФ(TUV), CQC 690В): BC02-5M65-19 (Кабель: 6/10/16мм²)
- Артикул (ТЮФ(TUV), CQC 690В): BC02-5F65-09(Кабель:6/10/16мм²)
Общие
| Количество контактов | 4P+PE |
| Номинальный ток | 50А (при использовании провода 10 мм²) |
| Номинальное напряжение | 690 В |
| Переходное сопротивление контактов: | ≤1MΩ |
| Номинальное импульсное выдерживаемое напряжение | 6000В переменный ток (AC) |
| Категория перенапряжения | Ⅲ |
| Степень загрязнения | 2(сопряженный) |
| Степень защиты от воды | IP67 (1 м, 30 мин) |
| Усилие вставки и изъятия | 50~100Н |
| Класс горючести | UL94-V0 |
| Номинальная температура | -40℃~+85℃ |
Данные о соединении
| Параметры применяемого электрокабеля | 2.5/4/6/10/16мм² или 14/12/10/8/6AWG |
| Наружный диаметр кабеля: | 15~24мм |
| Запорная система | Штык |
Модель
| Тип соединителя | «ПАПА» |
| Тип соединение проводки | Винтовой тип |
| Размер винта | M4X0.7(“--”тип) |
Стандарты
| PPP 59015A:2013 | ТЮФ(TUV)- требования по безопасности и контролю |
| Соответствие требованиям RoHS | Да |

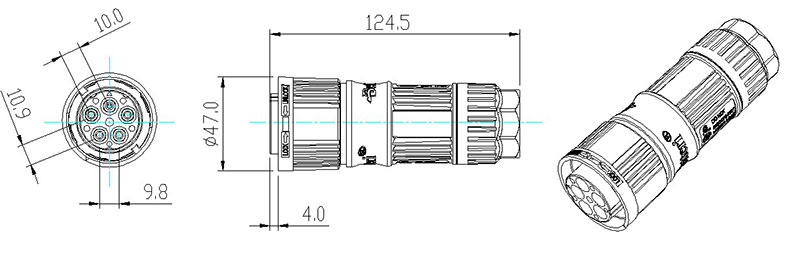

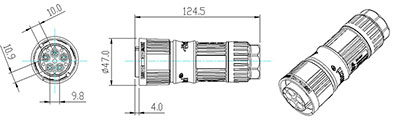

Размеры
| Длина | 47.0мм |
| Ширина | 47.0мм |
| Высота | 124.5 мм |
- Артикул (ТЮФ, CQC 690В): BC02-5M65-16 (Кабель: 2.5/4/6мм²)
- Артикул (ТЮФ, CQC 690В): BC02-5F65-06(Кабель:2.5/4/6мм²)
Общие
| Количество контактов | 4P+PE |
| Номинальный ток | 50А (при использовании провода 10 мм²) |
| Номинальное напряжение | 690 В |
| Переходное сопротивление контактов: | ≤1MΩ |
| Номинальное импульсное выдерживаемое напряжение | 6000В переменный ток ( AC) |
| Категория перенапряжения | Ⅲ |
| Степень загрязнения | 2(соединенный) |
| Степень защиты от воды | IP67 (1 м, 30 мин) |
| Усилие вставки и изъятия | 50~100Н |
| Класс горючести | UL94-V0 |
| Номинальная температура | -40℃~+85℃ |
Данные о соединении
| Параметры применяемого электрокабеля | 2.5/4/6/10/16мм² или 14/12/10/8/6AWG |
| Наружный диаметр кабеля: | 15~24мм |
| Система блокировки | Bayonet (Штык) |
Модель
| Тип соединителя | «МАМА» |
| Тип соединение проводки | Винтовой тип |
| Размер винта | M4X0.7(“--”тип) |
| Фиксированная метрическая резьба | M32 |
| Размер вырезов в панели | Φ32.3+0.2/0 |
Материал
| Корпус и диэлектрический материал | PA66 (25% GF) |
| Материал контакта: | Сплав CuZn |
| Покрытие контакта | Покрытый серебром |
| Герметизирующая прокладка | Силикон (кремний) |
Стандарты
| PPP 59015A:2013 | ТЮФ(TUV) требования по безопасности и контролю |
| Соответствие требованиям RoHS | Да |

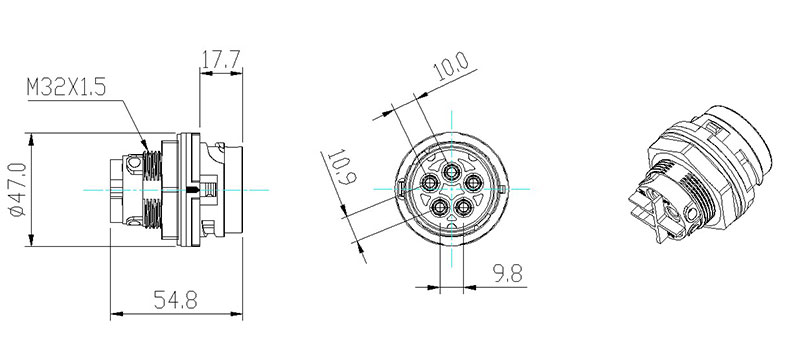

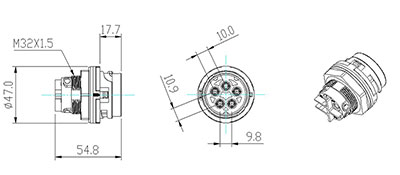

Размеры
| Длина | 47.0мм |
| Ширина | 47.0мм |
| Высота | 54.8 мм |
