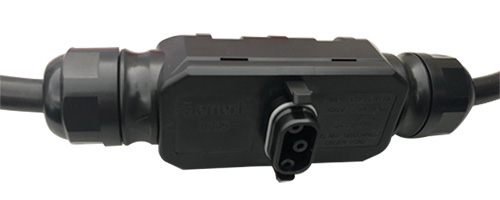

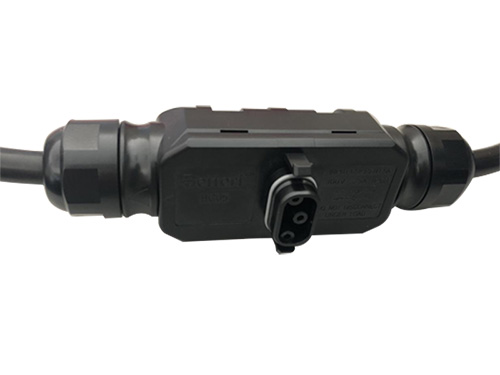

Трехконтактные цилиндрические разъёмы BC05 (для микроинвертера)

Трехконтактные цилиндрические разъёмы BC05 (для микроинвертера)

Этот фотоэлектрический разъем AC используется для подключения микро-инверторов и кабельной магистрали. Использование высококачественного инженерного пластика PPO / PC и отличные герметизирующие характеристики обеспечивают надёжность и производительность. Этот фотоэлектрический соединитель также обладает отличной устойчивостью к ультрафиолетовому излучению, солевому туману, высоким температурам, вибрации и ударам.

BC05

Сердечники электродов: трёхжильный
Номинальное напряжение и ток в основной линии: 300В 30A
Номинальное напряжение и ток в ответвлении: 300В 8A
Степень защиты от воды: IP68 (1.5 м, 24 ч.)
Класс горючести: UL94-V0
Сопротивление изоляции: >5MΩ
Напряжение изоляции: 1500 В AC (10 мА, 1 мин)

Технические параметры

Общие

Количество контактов	2P+PE
Номинальный ток в основной линии	32A (использовать 10AWG/6мм² медный кабель)
Номинальное напряжение в основной линии	300 В
Номинальный ток в ответвлении	12A (использовать 16AWG/1.5мм² медный кабель)
Номинальное напряжение в ответвлении	300В
Переходное сопротивление контактов:	≤5МΩ
Выдерживаемое напряжение мощности и частоты	1500В переменный ток (AC)
Категория перенапряжения	Ⅲ
Степень загрязнения	2(сопряженный)
Степень защиты	IP68(1.5м, 24ч.)
Усилие изъятия	50~100Н
Класс горючести	UL94-V0
Номинальная температура	-40℃~+85℃

Данные о соединении

Параметры применяемого электрокабеля	Основная линия: 14/12/10AWG; ответвление: 16/18AWG
Наружный диаметр применяемого кабеля	Основная линия: 10~13мм; ответвление: 7~9.5мм
Система блокировки	Snap (защелкивающийся замок)
Соединение основной линии	нажимной винт
Соединение ответвления	Обжатие

Материал

Материал корпуса	PPE(PPO) Полифениленоксид
Материал контакта:	медно-цинковый сплав
Покрытие контакта	Основная линия: покрыта оловом; ответвление: покрыто золотом
Герметизирующая материал	силиконовая резина

Стандарты

PPP 59015A:2013	ТЮФ (TUV) стандартное испытание
ANSI/UL6703-2017	CSA стандартное испытание
Соответствие требованиям RoHS	Да

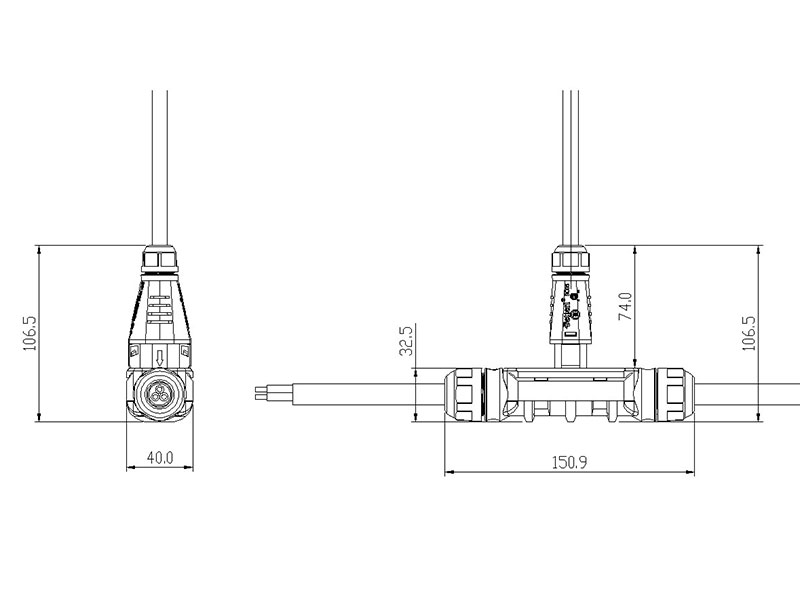

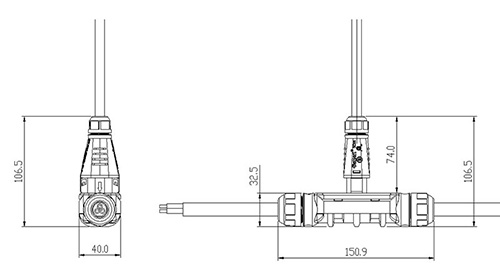

Размеры

Длина	150мм
Ширина	40мм
Высота	110 мм
