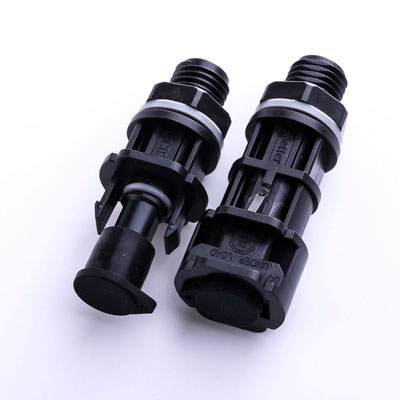

Фотоэлектрический разъем BC03D (кабельные соединители «мама» и «папа»)
Фотоэлектрические разъемы постоянного тока применяются для соединения солнечных панелей, инверторов либо распределительных ящиков. Для установки винтов и демонтажа были применены разные инструменты, данные соединители отличаются высокой устойчивостью к ультрафиолетовым лучам, солевым туманам, высоким температурам, вибрациям и ударам электротока, а также отличной изоляционной структурой. Каждое изделие прошло сертификацию ТЮФ на качество и надежность.
- Степень защиты от воды: IP67(1M，1H)
- Номинальное напряжение:1500В DC ТЮФ
- Номинальный ток:30A
- Переходное сопротивление контактов: ≤0.5mΩ
- Класс горючести: UL94-V0
- Параметры применяемого электрокабеля: 2.5/4.0/6.0мм2
- Наружный диаметр кабеля: 5-6.8мм
- Запорная система: модуль-защёлка
| Тип | Папа |
| Тип сборки корпуса разъема | прямой обжимной |
| Метрическая резьба | M12 |
| Размер вырезов в панели | Φ12.3+0.2/0 |
| Длина корпуса винта | 17мм |
Общие
| Номинальный ток | 30A |
| Номинальное напряжение | 1500В DC(ТЮФ) |
| Переходное сопротивление контактов | ≤0.5mΩ |
| Сопротивление изоляции | ≧400MΩ |
| Номинальное импульсное выдерживаемое напряжение | 8000В |
| Категория перенапряжения | Ⅲ |
| Степень загрязнения | 2 |
| Степень защиты от воды: | IP67(сопряженные) |
| Класс горючести | UL94-V0 |
| Класс защиты МЭК | Ⅱ |
| Номинальная температура | -40℃~+85℃ |
Данные о соединении
| Кол-во контактов | 01 контакт |
| Параметры применяемого электрокабеля | 2.5/4.0/6.0мм² или 14/12/10AWG |
| Наружный диаметр кабеля: | 5~6.8мм |
Материал
| Материал корпуса | Поликарбонат |
| Материал контакта: | Красная медь (штамповка) / сплав CuZn (резка) |
| Покрытие контакта | покрытый оловом/покрытый серебром |
| Герметизирующая прокладка | Силикон (кремний) |
Стандарты
| EN 6285: 2014 | МЭК - требования по безопасности и контролю |
| Соответствие требованиям RoHS | ДА |

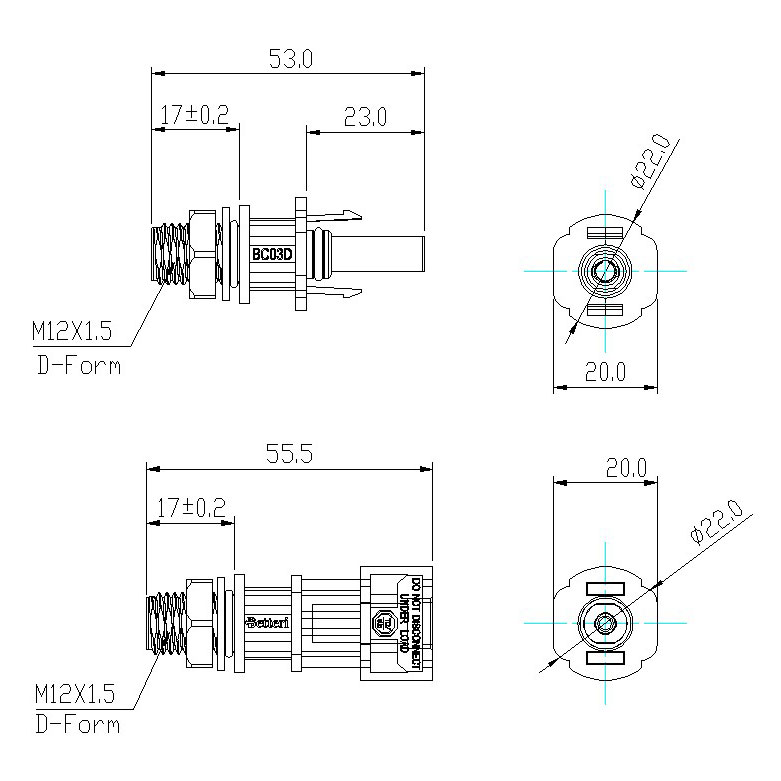

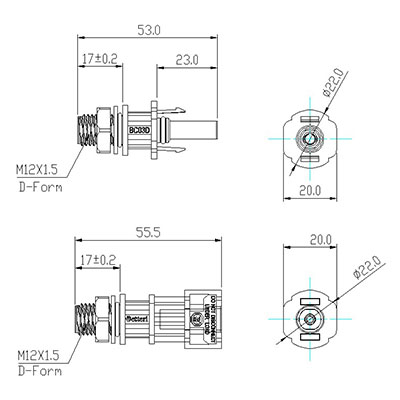

Размеры
| Длина | 53мм |
| Ширина | 22.0мм |
| Высота | 20.0мм |
| Вес | 5.1гр |
| Тип | Мама |
| Тип сборки корпуса разъема | прямой обжимной |
| Метрическая резьба | M12 |
| Размер вырезов в панели | Φ12.3+0.2/0 |
| Длина корпуса винта | 17мм |
Общие
| Номинальный ток: | 40A |
| Переходное сопротивление контактов: | 1500В DC(ТЮФ) |
| Переходное сопротивление контактов: | ≤0.5mΩ |
| Сопротивление изоляции | ≧400MΩ |
| Номинальное импульсное выдерживаемое напряжение | 8000В |
| Категория перенапряжения | Ⅲ |
| Степень загрязнения | 2 |
| Степень защиты от воды: | IP67(сопряженные) |
| Класс горючести | UL94-V0 |
| Класс защиты МЭК | Ⅱ |
| Номинальная температура | -40℃~+85℃ |
Данные о соединении
| Кол-во контактов | 01 контакт |
| Параметры применяемого электрокабеля | 2.5/4.0/6.0мм² или 14/12/10AWG |
| Наружный диаметр кабеля: | 5~6.8мм |
Материал
| Материал корпуса | Поликарбонат |
| Материал контакта: | Красная медь (штамповка) / сплав CuZn (резка) |
| Покрытие контакта | покрытый оловом/покрытый серебром |
| Герметизирующая прокладка | Силикон (кремний) |
Стандарты
| EN 6285: 2014 | МЭК- требования по безопасности и контролю |
| Соответствие требованиям RoHS | ДА |
Размеры
| Длина | 55.5мм |
| Ширина | 22.0мм |
| Высота | 20.0мм |
| Вес | 8.3гр |
Компания «Betteri» является производителем, специализирующимся на поставке фотоэлектрических разъемов (коннекторов) и компонентов, необходимых для применения в солнечной ЭС заказчиков. Мы гордимся тем, что являемся надежным поставщиком электронных компонентов в области солнечной энергетики. Широкий спектр услуг компании включает в себя предоставление заказчику различных решений по продуктам для осуществления внутреннего соединения фотоэлектрической системы.
-
