Цилиндрические разъёмы BC01 (3 контакта)
Наши фотоэлектрические разъёмы постоянного тока используются для подключения панелей, инверторов или распределительных коробок. Для винтовой установки и демонтажа могут использоваться различные инструменты, каждый соединитель обладает стойкостью к ультрафиолетовому излучению, солевому туману, высокой температуре, вибрации и ударам тока, а также обладает отличными уплотняющими характеристиками. Каждый соединитель сертифицирован ТЮФ (TUV) на качество и надёжность.
- Диапазон мощности: 1000 Вт - 5000 Вт, однофазный
- Номинальное напряжение: 250 В / 350 В AC (CSA) 250 В AC (ТЮФ(TUV))
- Номинальный ток: 25 А (4 мм2), максимальный ток: 30 А (4 мм2)
- Сердечники электродов: 2 + PE
- Степень защиты от воды: IP68 (1,5 м, 24 ч)
- Параметры применяемого электрокабеля: 2,5 / 4,0 мм2
- Наружный диаметр кабеля:10-13 мм

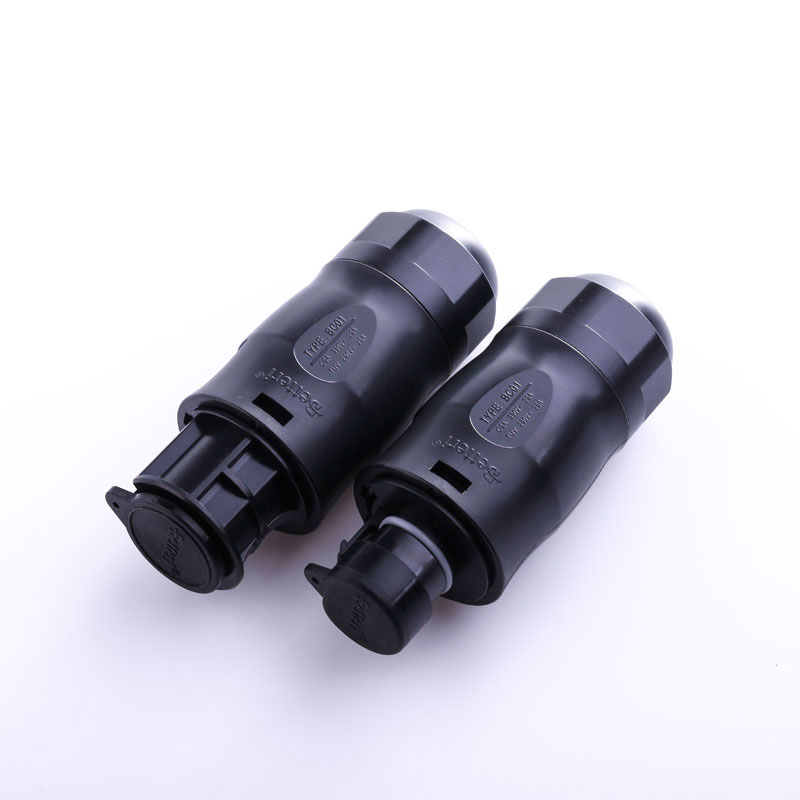

BC01(CC2)
- Артикул (ТЮФ, CSA 250A): BC01-3M22-15
- Артикул(CSA 350A): BC01-3F22-15
- Количество в упаковке: 10 штук
Технические параметры
Общие
| Количество контактов | 2+PE |
| Номинальный ток | 25А (при использовании провода 4 мм²) |
| Номинальное напряжение | ТЮФ: 250 В AV CSA: 250/350 В AV |
| Переходное сопротивление контактов: | ≤1mΩ ≤1MΩ |
| Номинальное импульсное выдерживаемое напряжение | 4000В переменный ток (AC) |
| Категория перенапряжения | Ⅲ |
| Степень загрязнения | 2(сопряженный) |
| Степень защиты от воды | IP68 (1.5 м, 24 ч) |
| Усилие вставки и изъятия | 10~50N Н |
| Класс горючести | UL94-V0 |
| Класс защиты МЭК | Ⅱ |
| Номинальная температура | -40℃~+85℃ |
Данные о соединении
| Параметры применяемого электрокабеля | 2.5/4.0мм² или 14/12/10AWG |
| Наружный диаметр кабеля | 10~13мм |
| Запорная система | Штык |
Модель
| Тип соединителя | ПАПА |
| Тип соединение проводки | Винтовой тип |
Материал
| Корпус и диэлектрический материал | PPO(полифениленоксид) |
| Материал контакта: | Сплав CuZn (резка) |
| Покрытие контакта | Покрытый серебром |
| Герметизирующая прокладка | Силикон (кремний) |
Стандарты
| EN 61535:2012 PPP 59015A:2013 | МЭК и VED требования по безопасности и контролю |
| UL6703A ( Независимый испытательный и сертификационный центр) | Канада и США - требования по безопасности и контролю |
| Соответствие требованиям RoHS | Да |

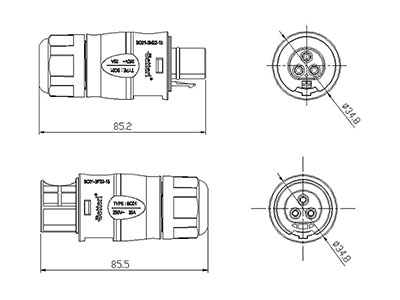

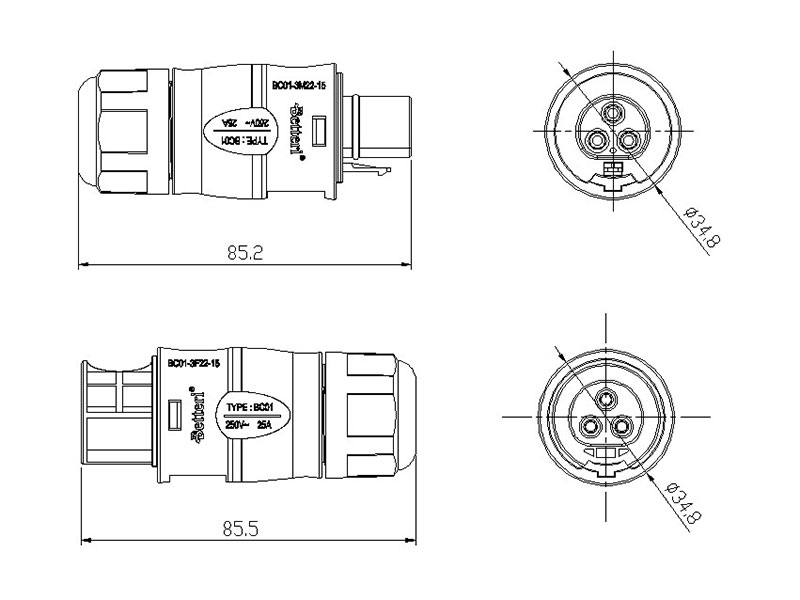

Размеры
| Длина | 85.5мм |
| Ширина | 35.0мм |
| Высота | 35.0 мм |
| Вес | 49.48 гр |
BC01-3F22-15
- Артикул (ТЮФ, CSA 250A): BC01-3F22-15
- Артикул (CSA 350A): BC01-3F22-15
- Количество в упаковке: 10 штук
Общие
| Количество контактов | 2+PE |
| Номинальный ток | 25А (при использовании провода 4 мм²) |
| Номинальное напряжение | ТЮФ (TUV): 250 В AV CSA: 250/350 В AV |
| Переходное сопротивление контактов: | ≤1MΩ |
| Номинальное импульсное выдерживаемое напряжение | 4000В AC |
| Категория перенапряжения | Ⅲ |
| Степень загрязнения | 2(сопряженный) |
| Степень защиты от воды | IP68 (1,5 м, 24 ч) |
| Усилие вставки и изъятия | 10~50Н |
| Класс горючести | UL94-V0 |
| Степень защиты МЭК | Ⅱ |
| Номинальная температура | -40℃~+85℃ |
Данные о соединении
| Параметры применяемого электрокабеля | 2.5/4.0мм² или 14/12/10AWG |
| Диаметр внешнего кабеля | 10~13мм |
| Система блокировки | Bayonet (Штык) |
Модель
| Тип соединителя | «МАМА» |
| Тип соединение проводки | Винтовой тип |
Материал
| Корпус и диэлектрический материал | PPO(полифениленоксид) |
| Материал контакта: | Сплав CuZn (резка) |
| Покрытие контакта | Покрытый серебром |
| Герметизирующая прокладка | Силикон (кремний) |
Стандарты
| EN 61535:2012 PPP 59015A:2013 | МЭК и VED требования по безопасности и контролю |
| UL6703A ( Независимый испытательный и сертификационный центр) | Канада и США - требования по безопасности и контролю |
| Соответствие требованиям RoHS | Да |
Размеры
| Длина | 85.5мм |
| Ширина | 35.0мм |
| Высота | 35.0 мм |
| Вес | 50.96 гр |

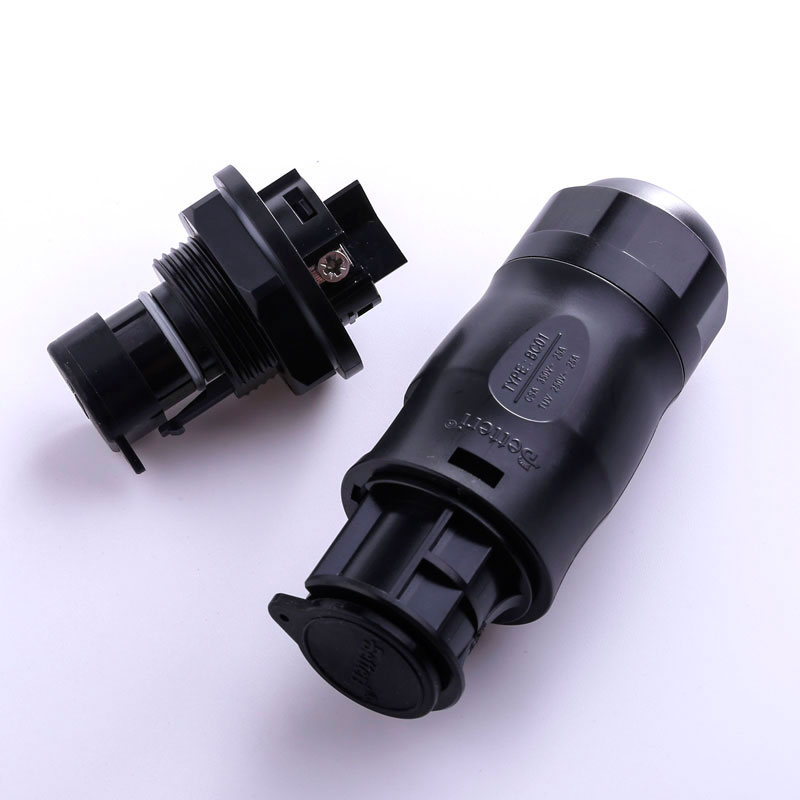

BC01(FC2)
- Артикул (ТЮФ(TUV), CSA 250A): BC01-3M22-05
- Артикул (CSA 350A): BC01-3F22-15
- Количество в упаковке: 10 штук
Технические параметры
Общие
| Количество контактов | 2+PE |
| Номинальный ток | 25А (при использовании провода 4 мм²) |
| Номинальное напряжение | ТЮФ(TUV): 250 В AV CSA: 250/350 В AV |
| Переходное сопротивление контактов: | ≤1MΩ |
| Номинальное импульсное выдерживаемое напряжение | 4000В AC |
| Категория перенапряжения | Ⅲ |
| Степень загрязнения | 2(сопряженный) |
| Степень защиты от воды | IP68 (1,5 м, 24 ч) |
| Усилие вставки и изъятия | 10~50Н |
| Класс горючести | UL94-V0 |
| Степень защиты МЭК | Ⅱ |
| Номинальная температура | -40℃~+85℃ |
Данные о соединении
| Параметры применяемого электрокабеля | 2.5/4.0мм² или 14/12AWG |
| Диаметр внешнего кабеля | 10~13мм |
| Система блокировки | Bayonet (Штык) |
Модель
| Тип соединителя | «ПАПА» |
| Тип соединение проводки | Винтовой тип |
| Фиксированная метрическая резьба | M25 |
| Размер панелной вырезки | Φ25.5+0.2/0 |
Материал
| Корпус и диэлектрический материал | PPO(полифениленоксид) |
| Материал контакта: | Сплав CuZn (резка) |
| Покрытие контакта | Покрытый серебром |
| Герметизирующая прокладка | Силикон (кремний) |
Стандарты
| EN 61535:2012 PPP 59015A:2013 | МЭК и VED требования по безопасности и контролю |
| UL6703A ( Независимый испытательный и сертификационный центр) | Канада и США - требования по безопасности и контролю |
| Соответствие требованиям RoHS | Да |

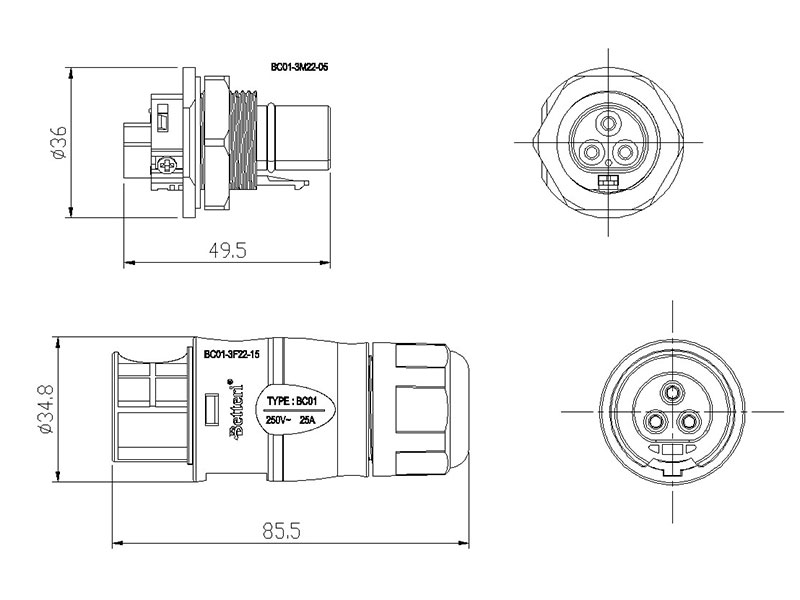

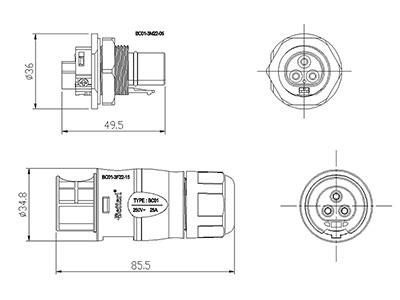

Размеры
| Длина | 50.мм |
| Ширина | 36.0мм |
| Высота | 36.0 мм |
| Вес | 26.08 гр |
- Артикул (ТЮФ(TUV), CSA 250A): BC01-3F22-15
- Артикул (CSA 350A): BC01-3F32-15
- Количество в упаковке: 10 штук
Технические параметры
Общие
| Количество контактов | 2+PE |
| Номинальный ток | 25А (при использовании провода 4 мм²) |
| Номинальное напряжение | ТЮФ(TUV): 250 В AV CSA: 250/350 В AV |
| Переходное сопротивление контактов: | ≤1MΩ |
| Номинальное импульсное выдерживаемое напряжение | 4000В AC |
| Категория перенапряжения | Ⅲ |
| Степень загрязнения | 2(сопряженный) |
| Степень защиты от воды | IP68 (1,5 м, 24 ч) |
| Усилие вставки и изъятия | 10~50Н |
| Класс горючести | UL94-V0 |
| Степень защиты МЭК | Ⅱ |
| Номинальная температура | -40℃~+85℃ |
Данные о соединении
| Параметры применяемого электрокабеля | 2.5/4.0 мм² или 14/12AWG |
| Диаметр внешнего кабеля | 10~13мм |
| Система блокировки | Bayonet (Штык) |
Модель
| Тип соединителя | «МАМА» |
| Тип соединение проводки | Винтовой тип |
Материал
| Корпус и диэлектрический материал | PPO(полифениленоксид) |
| Материал контакта: | Сплав CuZn (резка) |
| Покрытие контакта | Покрытый серебром |
| Герметизирующая прокладка | Силикон (кремний) |
Стандарты
| EN 61535:2012 PPP 59015A:2013 | МЭК и VED требования по безопасности и контролю |
| UL6703A ( Независимый испытательный и сертификационный центр) | Канада и США - требования по безопасности и контролю |
| Соответствие требованиям RoHS | Да |
Размеры
| Длина | 85.5мм |
| Ширина | 35.0мм |
| Высота | 35.0 мм |
| Вес | 50.96 гр |
